Medidor TCS 682-AF
Mida productos químicos, disolventes, pesticidas, fertilizantes, piensos líquidos, jarabe de maíz, y alcohol con precisión excepcionál.
Image is not available
Slider

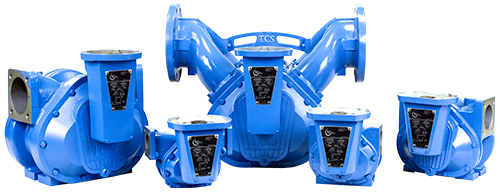

Los caudalímetros rotativos del Serie 700 de Total Control Systems ofrece una combinación excelente de precisión con mínimo caída de presión.  Los modelos TCS 700 son compactos en tamaño y ligero en diseño.  Construidos con materiales avanzados, y también acompañados con una completa selección de accesorios que incluye registro digital, estos medidores les ofrece una amplia gama de aplicaciones con un mínimo de mantenimiento y una larga vida del producto.



Caracteristicas

Los caudalímetros del Serie 700 de TCS tiene un diseño de medición sencillo y eficiente que consta de una carcasa y tres rotores que giran al unísono dentro de la cámara de medición. La ausencia del desgaste, sin contacto de metal con metal dentro de la cámara, elimina cualquier reducción de la exactitud y proporciona una vida de servicio bien grande.

Los rotores están soportados por cojinetes insertados en dos placas de apoyo, en donde en el extremo de cada eje del rotor es un engranaje de sincronización. La rotación sincronizada entre cada rotor se transfiere luego a través del ajustador de calibración para el registro, que luego dar una medición consistente y superior de precisión.



Especificaciones

  • Flujo: Puede medir su flujo en ambos direcciones hasta 3,785 Litros por Minuto (1,000 GPM)
  • Precisión Lineal: Capaz de ± 0,15% sobre la gama del flujo completo
  • Repetibilidad: Capaz de 0,02% (condiciones de funcionamiento constantes con medidores 700SP y registro mecánico, fluido de prueba 1 CPS)
  • Viscosidad: Medir con precisión hasta 1.500.000 SSU (325.000 CPS)
  • Tempuratura: - 40 to 160°F (- 40 to 71°C)
  • Homolagaciones: Cumple con una gama amplia de requerimientos de pesos y medidas del mundo. Póngase en contacto con la fábrica para detalles.

Tipos de Medidores

  • 700 AF - Medidor completamente ferroso

    Materiales de Construcción: Ductile Iron, Stainless Steel, Carbon Graphite, Ni-Resist, PTFE
    For metering Pesticides, Fertilizers, Food Processing Liquids, Industrial Chemicals, Solvents, Paints, Inks, Alcohols and many other liquids; such as Liquid Sugars, Liquid Feeds, MEK, Ethanol, Corn Syrup, Soy Bean Oil, Shortenings, Latex Products, Adhesiv
  • 700 IC - Productos Industriales (con Rodamientos de Carbono)

    Materiales de Construcción: Anodized Aluminum, Stainless Steel, Carbon Graphite, Treated Stainless Steel, Ni-Resist, Simriz*, PTFE
    For metering Alcohols, Chemicals, Solvents, Water and many other Non-Lubricating Liquids such as Acetones, Ethanol, Naphta, Xylene, MEK, Toluene, Resins, etc.
  • 700 IP - Productos Industriales (con Rodamientos de Acero Inoxidable)

    Materiales de Construcción: Anodized Aluminum, Stainless Steel, Treated Stainless Steel, Ni-Resist, Simriz*, PTFE
    For Food Processing, Chemicals, General Solvents and many other liquids such as Corn Syrup, Soy Bean Oil, Liquid Sugars, Shortenings, Latex Products, Adhesives, etc.
  • 700 LP - Gas Licuada de Petroleo

    Materiales de Construcción: Anodized Aluminum, Stainless Steel, Ni-Resist, Buna
    For metering Liquefied Petroleum Gas (LPG) and NH3
  • 700 SP - Medidor Petróleo Estándar

    Materiales de Construcción: Anodized Aluminum, Stainless Steel, Treated Stainless Steel, Ni-Resist, FKM
    For metering refined petroleum products such as Gasoline, Fuel Oils, Diesel, Bio-Diesel, Kerosene, Vegetable Oils, Motor Oils, Naptha, Ethylene Glycol, etc.
  • 700 SPA - Petróleo Estándar (Aviación)

    Materiales de Construcción: Anodized Aluminum, Stainless Steel, Carbon Graphite, Treated Stainless Steel, Ni-Resist, FKM
    For metering refined petroleum products such as Aviation Gasoline, Jet Fuels, Ethanol, Gasoline, Fuel Oils, Diesel, Bio-Diesel, Kerosene, Vegetable Oils, Motor Oils, Naptha, Ethylene Glycol, etc.
  • 700 SPD - Petróleo Estándar (Hierro Dúctil)

    Materiales de Construcción: Ductile Iron, Stainless Steel, Carbon Graphite, Treated Stainless Steel, Ni-Resist, FKM, Simriz*
    For metering refined petroleum products such as Ethanol, Methanol, Gasoline, Fuel Oils, Diesel, Bio-Diesel, Kerosene, Aviation Gasoline, Vegetable Oils, Motor Oils, Naptha, Ethylene Glycol, etc.
  • 700 SS - Acero Inoxidable

    Materiales de Construcción: 316 Stainless Steel, Carbon Graphite, Treated Stainless Steel, Simriz*, PTFE
    For metering the same products as the SP, SPA, SPD and AF meter types, but includes special handling liquids; such as Acids, Anti-Icing Fluids, Vinegar, Fruit Juices, Corn Syrup, Micro-Nutrients, etc.
  • 700 SSD - Acero Inoxiadable (DEF)

    Materiales de Construcción: Stainless Steel, Treated Stainless Steel, Ryton, EPDM
    For metering Diesel Exhaust Fluid (DEF), AdBlue, ARLA and AUS32.

Tamaños

  • TCS 700-15

    TCS 700-15

    Meter Types: IC, IP, SP, SPA
    Conexiónes de Brida: 1/2” NPT Flange; 1” & 2” Options
    El 700 1.5" medidor de flujo rotativo rotary fue diseñado para medición de líquidos hasta 60 GPM (227 LPM).
  • TCS 700-20

    TCS 700-20

    Meter Types: AF, IC, IP, LP, SP, SPA, SPD, SS, SSD
    Conexiónes de Brida: 2” NPT Flange; 1 1/2” Option
    El 700 2" medidor de flujo rotativo rotary fue diseñado para medición de líquidos hasta 100 GPM (380 LPM).
  • TCS 700-25

    TCS 700-25

    Meter Types: SPA, SPD
    Conexiónes de Brida: 2” NPT Flange
    El 700 2" medidor de flujo rotativo rotary fue diseñado para medición de líquidos hasta 150 GPM (567 LPM).
  • TCS 700-30

    TCS 700-30

    Meter Types: AF, IC, IP, SP, SPA, SPD
    Conexiónes de Brida: 3” NPT Flange; 2” Option
    El 700 3" medidor de flujo rotativo rotary fue diseñado para medición de líquidos hasta 200 GPM (760 LPM).
  • TCS 700-35

    TCS 700-35

    Meter Types: SPA, SPD
    Conexiónes de Brida: 3” NPT Flange
    El 700 3" medidor de flujo rotativo rotary fue diseñado para medición de líquidos hasta 300 GPM (1135 LPM).
  • TCS 700-40

    TCS 700-40

    Meter Types: AF, IC, IP, SP, SPA, SPD
    Conexiónes de Brida: 4” NPT Flange; 3” Option
    El 700 4" medidor de flujo rotativo rotary fue diseñado para medición de líquidos hasta 500 GPM (1893 LPM).
  • TCS 700-45

    TCS 700-45

    Meter Types: SPA, SPD
    Conexiónes de Brida: 4” NPT Flange
    El 700 4" medidor de flujo rotativo rotary fue diseñado para medición de líquidos hasta 600 GPM (2271 LPM).
  • TCS 700-60

    TCS 700-60

    Meter Types: SPA
    Conexiónes de Brida: 6” ANSI Flange
    El 700 6" medidor de flujo rotativo rotary fue diseñado para medición de líquidos hasta 800 GPM (3040 LPM).
  • TCS 700-65

    TCS 700-65

    Meter Types: SPA
    Conexiónes de Brida: 6” ANSI Flange
    El 700 6" medidor de flujo rotativo rotary fue diseñado para medición de líquidos hasta 1000 GPM (3800 LPM).



El caudalímetro TCS 682, de tipo pistón alternativo, combina precisión destacada (0.1% de índice de flujo), con uno de los índices más amplios (250:1) de disminución de flujo.  El caudalímetro TCS 682 de pistón alternativo tiene un diseño resistente, tolerante a cambios en viscosidad, temperatura, y suspensiones líquidas.

Este diseño comprobado lleva más que 80 años de rendimiento sin igual y sigue proporcionando la medición más mejor de flujo, respaldado con nuestra garantía de 10 años (5 años para GPL), el máximo en esta industria.

Diseño

El caudalímetro TCS de serie 682 es un medidor verdadero de tipo desplazamiento positivo que incorpora un diseño en-línea exclusivo. Constituyendo de tres pistones alternativos operando dentro de sus propios cámaras, cada pistón funciona de manera similar a la de un motor de automóvil.  Los pistones están montados a una placa de oscilación de la cual sobresale un eje desde la cara superior y un pivote de válvula conectada por debajo.

El pivote de válvula impulsa a una válvula deslizante de pistón a pistón mientras una cantidad conocida de producto fluye por cada agujero cilíndrico, así controlando la secuencia de pasos en un movimiento mecánico uniforme.  El movimiento mecánico uniforme entonces se tranfiere por el eje de transmisión al registro.

Especificaciones

  • Rango de flujo: 0.2 - 50 GPM (0.76 to 190 LPM); 250:1 índice de disminución
  • Exactitud lineal: capáz de +/- 0.1% sobre la zona de flujo
  • Repetibilidad: capáz de 0.01%
  • Presión de servicio: 150 PSI (10.5 BAR, 10.5 kg/cm²)
  • Rango de temperatura: - 40 to 160°F (- 40 to 71°C)
  • Rango de viscosidad: Mide con precision hasta 50,000 SSU (11,000 CPS)
  • Conexiones: 1-1/2" NPT bridas estándar, con opción de 1" & 2" NPTl. BSPT, soldadura por deslizamiento, y bridas ANSI disponibles bajo petición.
  • Tipos: SP, SPA, SPD, AF, SS, SSD, & LP
  • Material: aluminio, hierro dúctil, acero inoxidable

Tipos de Medidores

  • 682 SP - Petróleo Estándar

    Materiales de Construcción: Anodized Aluminum, Stainless Steel, Steel, FKM
    For metering refined petroleum products such as Gasoline, Fuel Oils, Diesel, Bio-Diesel, Kerosene, Vegetable Oils, Motor Oils, Naptha, Ethylene Glycol, etc.
  • 682 SPA - Petróleo Estándar (Aviación)

    Materiales de Construcción: Anodized Aluminum, Stainless Steel, Ni-Resist, FKM
    For metering refined petroleum products such as Aviation Gasoline, Jet Fuels, Ethanol, Gasoline, Fuel Oils, Diesel, Bio-Diesel, Kerosene, Vegetable Oils, Motor Oils, Naptha, Ethylene Glycol, etc.
  • 682 SPD - Petróleo Estándar Hierro Dúctil

    Materiales de Construcción: Ductile Iron, Stainless Steel, Steel, Simriz*, PTFE
    For metering refined petroleum products such as Ethanol, Methanol, Gasoline, Fuel Oils, Diesel, Biodiesel, Kerosene, Aviation Gasoline, Vegetable Oils, Motor Oils, Naptha, Ethylene Glycol, etc.
  • 682 AF - Todo Ferrosos

    Materiales de Construcción: Ductile Iron, Stainless Steel, Steel, Simriz*, PTFE
    For metering Pecticides, Fertilizers, Food Processing Liquids, Industrial Chemicals, Solvents, Paints, Inks, Alcohols and many other liquids; such as Liquid Sugars, Liquid Feeds, MEK, Ethanol, Corn Syrup, Soy Bean Oil, Shortenings, Latex Products, Adhesiv
  • 682 SS - Acero Inoxidable

    Materiales de Construcción: Stainless Steel, Ceramic, Simriz*, PTFE
    For metering the same products as the SP, SPA, SPD and AF meter types, but includes special handling liquids; such as Acids, Anti-Icing Fluids, Vinegar, Fruit Juices, Corn Syrup, Micro-Nutrients, etc.
  • 682 SSD - Acero Inoxidable (DEF)

    Materiales de Construcción: Stainless Steel, Ceramic, EPDM
    For metering Diesel Exhaust Fluid (DEF), AdBlue, ARLA and AUS32.
  • 682 LP - Gas Licuada de Petroleo

    Materiales de Construcción: Ductile Iron, Stainless Steel, Ceramic, Ni-Resist, Buna
    For metering Liquefied Petroleum Gas (LPG) and NH3.

Diagramas





El 1.5" 682 SP medidor de flujo rotativo rotary fue diseñado para medición de productos refinados de petróleo, como la gasolina, aceites combustibles, diésel, biodiesel, queroseno, aceites vegetales, aceites de motor, nafta, etilenglicol y de mas.

El 1.5" 682 SPA medidor de flujo rotativo rotary fue diseñado para medición de productos refinados de petróleo, como la gasolina para la Aviación, Combustibles Jet, etanol, combustible, aceites combustibles, diésel, biodiesel, queroseno, aceites vegetales, aceites de motor, nafta, etilenglicol y de mas.

El 1.5" 682 SPD medidor de flujo rotativo rotary fue diseñado para medición de productos refinados de petróleo, tales como etanol, metanol, gasolina, aceites combustibles, diésel, biodiesel, queroseno, gasolina de aviación, aceites vegetales, aceites de motor, nafta, etilenglicol y de mas.

El 1.5" 682 AF medidor de flujo rotativo rotary fue diseñado para medición de plaguicidas, fertilizantes, procesamiento de alimentos líquidos, químicos industriales, solventes, pinturas, tintas, alcoholes y muchos otros líquidos; tales como azúcares líquidos, alimentos líquidos, MEK, Etanol, jarabe de maíz, aceite de soja, mantecas, Productos Látex, Adhesivos, nafta y de mas.

El 1.5" 682 SP medidor de flujo rotativo rotary fue diseñado para dosificación de los mismos productos como los medidores SP, SPA, SPD y AF, pero incluye líquidos especiales de manipulación; tales como ácidos, fluidos anticongelante, vinagre, jugos de frutas, jarabe de maíz, Micro-Nutrientes y de mas.

El 1.5" 682 SSD medidor de flujo rotativo rotary fue diseñado para medición de Fluido del Escape de Diesel (DEF), AdBlue, ARLA y AUS32

El 1.5" 682 LP medidor de flujo rotativo rotary fue diseñado para medición de Gas Licuada de Petroleo (GLP), NH3 Amoniaco.

El 700 SPA medidor de flujo rotativo rotary fue diseñado para medición de productos refinados de petróleo, como la gasolina para la Aviación, Combustibles Jet, etanol, combustible, aceites combustibles, diésel, biodiesel, queroseno, aceites vegetales, aceites de motor, nafta, etilenglicol y de mas. Tamaños 1.5" a 6".
