O medidor de fluxo rotativo 700 2" foi projetado para medir líquidos até 100GPM (380 LPM).

Especificações

  • Fluxo: Capacidade até 100 GPM (380 LPM); Fluxo bi-direcional
  • Conexões de Flange: 2', opções de 1 1/2” NPT Flange
  • Precisão Linear: Capacidade de ± 0.15% a mais do fluxo total
  • Repetibilidade: Capaz de 0.02% (operação constante com condições de medidores 700SP e registração mecânica, usando fluído de teste 1 CPS)
  • Viscosidade: Mede precisamente líquidos até 1.500.000 SSU (325.000 CPS)
  • Pressão de Operação: 150 PSI (10.5 BAR)
  • Temperatura de Operação: - 40 a 160°F (- 40 a 71°C)



*O flange com rosca NPT é padrão; BSPT, flanges sobrepostas para solda, ANSI e outros, disponíveis mediante solicitação

Certificações

Não vê a aprovação regulamentar que você precisa? Entre em contato. A TCS está sempre adicionando a essa lista. Aprovações podem estar disponíveis para um medidor parecido, no estágio final de aprovação ou não está disponível no nosso site ainda.

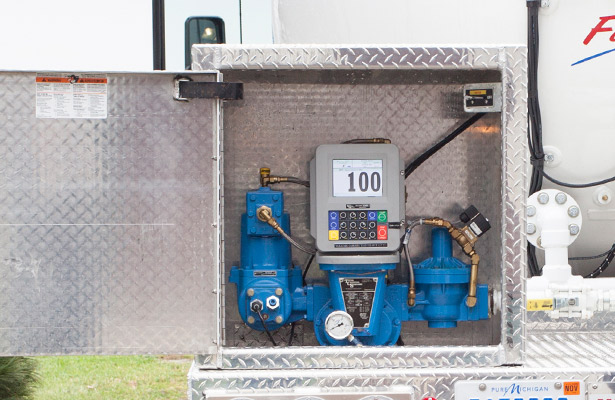

Accessórios

Os seguintes acessórios são compatíveis com o medidor TCS 700-20 meters.

  • TCS 3000 Registrador Eletrônico

    BENEFÍCIOS           O Computador Digital TCS 3000 foi projetado para um mercado em rápido desenvolvimento. Com a facilidade de configuração, você tem a opção de uma entrega simples "Enviar e imprimir" ou uma solução de medição personalizada. Envio e Impressão...
  • Registração Mecânica

    Esse preciso e resistente medidor de registro mecânico foi projetado para todos os tipos de inventório líquido e operações de entrega. Esse registrador totaliza e mostra entregas em alta velocidade e transações com grandes figuras que são fáceis de...
  • Transmissor de Pulsação

    O Transmissor de Pulsação (DMP) fornece sinais exatos para indicação remota, totalizadores e sistema de dados de monitorização por transferência da rotação mecânica do medidor de fluxo em pulsação eletrônico. Este transmissor pode ser usado pelo...
  • 740 Eliminador de Ar e Filtro

    Com um design de válvula e flutuação que percepta e remove ar antes de que entre no medidor de fluxo. Necessário em aplicações para transferência de custódia para garantir medida precisa.
  • 740 Eliminador de Vapor e FIltro

    Com um design de reed válvula e flutuação que percepta e remove ar antes de que entre no medidor de fluxo. Necessário em aplicações para transferência de custódia em Petróleo de gás liquefeito para garantir medida precisa.
  • 745 Eliminador de Ar e Filtro de Alto Volume

    Com um conjunto de filtro de 90° de deslocamento e um eliminador de ar, foi projetado para uso em aplicações onde ar possa entrar em altos volumes no sistema de medida. Recomendado para sistemas de entrega de combustíveis para evitar o desgotamento...
  • 748 Eliminador de Ar/Filtro (Eletrônico)

    An electronic controlled float switch and strainer assembly designed to sense and remove free air before it can enter the flow meter. Efficiently removing air from the truck delivery while minimizing the amount of the residual product released from...
  • 749 Eliminador de Ar e Filtro de Alto Volume(Eletrônico)

    An electronic controlled float switch and high volume strainer assembly designed to sense and remove free air before it can enter the flow meter. Efficiently removing air from the truck delivery while minimizing the amount of residual product...
  • 655 Válvula de Controle Eletrônico

    A normally closed two-stage diaphragm preset valve for use with electronic relay control. Stainless steel or brass pilot valves are available. Dimensionally interchangeable with the 650 Hydraulic Preset Valves.
  • 750 Válvula Programada Hidráulica

    A normally closed, hydraulically balanced piston control valve allows for auto-batch preset deliveries. The right-angle, two-stage control valve is mechanically linked to Veeder Root Preset Counter.
  • 755 Válvula Programada Hidráulica

    A normally closed two-stage piston preset valve for use with electronic relay control. Stainless steel or brass pilot valves are available. Dimensionally interchangeable with the 750 Hydraulic Preset Valves.
  • 757 Válvula de Pressão Diferencial

    The diaphragm differential pressure control valve has a normally closed, spring loaded design. Provides a constant 15 PSI differential pressure and controls flow when vapor is sensed. Security and 2-stage solenoid valves are available upon request...
  • 760 Válvulas de Verificação de Ar

    The air check valve operates on differential pressure, closing when air is present. Designed to increase air eliminator efficiency during product depletion.
